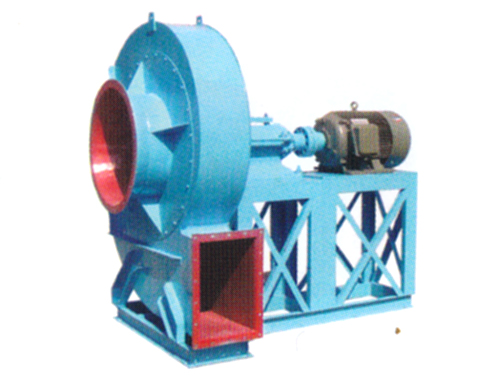

    Y7-41型鍋爐離心引風機

  • Y7-41型鍋爐離心引風機生產廠家： 周口市通用鼓風機有限公司（原周口風機廠）
  • 產品貨號： 201484110807219
  • 上架時間： 2014年08月04日
  • 風機單位： 臺
  • 風機規格：
  • 產品熱度：
  • 服務期限： 0年
  • 瀏 覽 量： 已有人關注
( 注:如果您不知道您所需要的機型可以直接撥打我們的平臺熱線或下單時注明，我們的專業客服人員會根據您的需求為您選型。)
  • Y7-41型鍋爐離心引風機介紹

Y7-41型鍋爐引風機概述：
       目前鍋爐的系列較多，燃用煤質情況差別較大，又加裝除塵設備和余熱利用設備之后 ，產生抽力不足從而影響正常運行，為了克服由上述原因所引起的抽力不足，爐膛出現正壓等，影響鍋爐燃燒和正常運行的現象，故設計制造了其風量、風壓與鍋爐匹配的各型號鍋爐引風機，提供各用戶選擇應用。

Y7-41型鍋爐引風機的型式：
        1。風機可制成右旋和左旋二種型式從電動機一端正視風機葉輪按順順時針?lè)较蛐D(zhuǎn)稱為右旋風機，以“右”表示，反之稱左旋風機，以“左”表示。
        2。風機的出口位置以機殼的出風口角度表示，左右旋向均可制成0°，必要時可制成左右45°、90°、135°、180°、225°諸出口方向。用戶訂貨時除注明“左右”旋向外，還需注明出風口角度。
        3。風機的傳動方式為C式和D式兩種。

Y7-41型鍋爐引風機的結構：
         風機主要由葉輪、機殼、調風門、傳動部分、進風口組成。
      1。葉輪由數片葉片、曲線型前盤和平直后盤組成，均采用鋼板制造。
       2。機殼均采用鋼板焊接而成的蝸旋體。
       3。一般風機都帶有調風門，是用來調節風機風量大小的裝置。
       4。傳動部分由主軸、軸承箱、聯軸器或皮其中之一盤組成。


Y7-41型鍋爐引風機主要特點：

1)風機壓力較高，因此特適合采用螺旋管道和配多管除塵器的1—20t/h工業鍋爐。
2)引風機制成單吸入：機號有№4.5、5.6、7.1、9、10、12.5六種。
3)風機的出風口位置以機殼的出風口角度表示。“左”“右”均可制成0度、90度、180度三種角度。
4)風機的傳動方式為C式、D式，電動機與風機聯結分別采用帶輪傳動和彈性聯軸器直接傳動。

風機由葉輪、機殼、進風口、傳動組和調節門等部分組成。
(1)葉輪
有16片材料為Q345(16Mn)的后傾平板葉片，焊接于弧錐形輪蓋與平板形的輪盤中間
(2)機殼
用鋼板焊接成蝸形體殼。從№8以上“左”“右”旋轉通用。
(3)傳動組
主軸由優質鋼制成采用球軸承，(№4.5—7.1采用低噪聲型軸承)整體兩開的軸承座，用2號鈣鈉基潤滑脂和風葉自冷，結構簡單。
(4)進風口
斂散式的進風口制成整體結構，用螺栓固定在機殼入口側。
(5)調節門
Y7-41系列風機均配有調節門，用以調節風機的流量?！?及以下風機采用3個葉片，百頁窗式結構，關閉靈活結構簡單，№10風機采用11個葉片梅花型結構，調節效率高，結構可靠。調節門軸向安裝在進風口前面，調節范圍由90度(全閉)到0度(全開)調節門的扳把位置，從進風口方向看，對右旋轉風機，扳把逆時針轉動是由全閉到全開，對左旋轉風機，扳把順時針轉動是由全閉到全開。
為使調節門各部正常工作，必須很好地潤滑，因引風機氣體溫度較高，潤滑脂采用高溫(260℃)澎滑土脂在高溫運轉時仍能保證潤滑作用。



Y7-41№4.5C鍋爐引風機性能與選用件表(1t/h)
主軸轉速r/min
全壓pa
流量m³/h
效率%
用功率KW
所需功率KW
電動機
型號
功率KW
3000
2652
3443
82.1
3.27
4.47
Y132S2-2
7.5
2644
4198
84
3.58
4.9
2618
4653
85.4
3.88
5.31
2591
5108
88.2
4.18
5.72
2544
5461
88.5
4.46
6.1
2479
5419
85.9
4.75
6.5
2386
6174
84.7
4.99
6.83
2275
6130
82.8
5.28
7.22
2136
7285
77.8
5.56
7.62
2990
2478
3521
82.1
2.95
4.04
Y132S1-2
5.5
2471
3661
84
3.24
4.43
2447
4401
85.4
3.5
4.79
2421
4441
83.2
3.78
5.17
2377
5232
86.5
4.03
5.52
2317
5722
85.9
4.29
5.87
2230
6162
84.7
4.51
6.17
Y132S2-2
7.5
2126
6602
81.8
4.77
6.52
1966
7742
77.8
5.02
6.87
注：進氣狀態p=101325Pa；t=200℃；氣體密度ρ=0.74334kg/m3
?
Y7-41№4.5C鍋爐引風機性能與選用件表(1t/h)
主軸轉速r/min
全壓pa
流量m³/h
效率%
用功率KW
所需功率KW
電動機
型號
功率KW
2570
1946
3120
82.1
2.05
2.81
Y112M-2
4
1941
3510
84
2.25
3.08
1922
3900
85.4
2.44
3.34
1901
4291
86.2
2.63
3.6
1867
4681
86.5
2.81
3.84
1819
5071
85.9
2.98
4.08
1751
5461
84.7
3.14
4.29
Y132S1-2
5.5
1670
5851
81.8
3.32
4.4
1567
6241
77.8
3.49
4.78
2340
1613
2841
82.1
1.55
2.12
Y100L-2
3
1609
3196
84
1.7
2.33
1593
3551
85.4
1.81
2.52
1576
3907
86.2
1.98
2.71
1548
4262
86.5
2.12
2.9
1508
4617
85.9
2.25
3.08
1452
4972
84.7
2.37
3.24
Y112M-2
4
1384
5327
81.8
2.5
3.43
1299
5682
77.8
2.64
3.61
注：進氣狀態p=101325Pa；t=200℃；氣體密度ρ=0.74334kg/m3
Y7-41№5.6C鍋爐引風機性能與選用件表(2t/h)
主軸轉速r/min
全壓pa
流量m³/h
效率%
用功率KW
所需功率KW
電動機
型號
功率KW
1730
3451
6435
82.1
7.51
10.28
Y160M-2
15
3441
7239
84
8.24
21.27
3407
8043
85.4
8.91
22.2
3371
8848
86.2
9.61
23.15
3310
9652
86.5
10.26
24.04
3226
10456
85.9
10.91
24.93
3105
11261
84.7
11.47
25.69
Y160L-2
18.5
2960
12065
81.8
12.13
26.6
2779
12869
77.8
12.77
27.47
2500
2852
5850
82.1
5.64
7.72
Y160M1-2
11
2844
6581
84
6.19
8.47
2816
7312
85.4
6.7
9.16
2786
8043
86.2
7.22
9.88
2736
8775
86.5
7.71
10.55
2666
9506
85.9
8.2
11.21
2566
10237
84.7
8.61
11.79
Y160M2-2
15
2447
10968
81.8
9.11
12.47
2297
11670
77.8
9.57
13.1
注：進氣狀態p=101325Pa；t=200℃；氣體密度ρ=0.74334kg/m3
Y7-41№5.6C鍋爐引風機性能與選用件表(2t/h)
主軸轉速r/min
全壓pa
流量m³/h
效率%
用功率KW
所需功率KW
電動機
型號
功率KW
2200
2209
5148
82.1
3.85
5.27
Y132S2-2
7.5
2202
5791
84
4.22
5.77
2181
6435
85.4
4.57
6.25
2159
7078
86.2
4.92
6.73
2119
7722
86.5
5.25
7.19
2065
9365
85.9
5.59
7.64
1987
9009
84.7
5.87
8.03
Y160M1-2
11
1895
9652
81.8
6.21
8.5
1779
10296
77.8
6.54
8.95
2000
1825
4680
82.1
2.89
3.95
Y132S-4
5.5
1820
5265
84
3.17
4.34
1802
5850
85.4
3.43
4.69
1783
6435
86.2
3.7
5.06
1751
7020
86.5
3.95
5.4
1706
7605
85.9
4.2
5.74
1642
8190
84.7
4.41
6.04
Y132M-4
7.5
1566
8775
81.8
4.67
6.39
1470
9360
77.8
4.91
6.72
注：進氣狀態p=101325Pa；t=200℃；氣體密度ρ=0.74334kg/m3
Y7-41№7.1C鍋爐引風機性能與選用件表(4t/h)
主軸轉速r/min
全壓pa
流量m³/h
效率%
用功率KW
所需功率KW
電動機
型號
功率KW
2400
4225
11445
82.2
16.26
22.39
 　

 　

4213
12875
84.1
17.94
24.55
4172
14306
85.4
19.41
26.57
4127
15737
86.2
20.93
28.64
4053
17168
86.5
22.64
30.58
3950
18598
85.9
23.76
32.51
3802
20029
84.7
24.97
34.17
3624
21460
81.8
26.41
36.14
3402
22890
77.8
27.8
38.05
2350
 　

 　

 　

 　

 　

 　

 　

　

 　

 　

 　

 　

 　

 　

Y7-41№11.2D、12.5D型鍋爐離心引風機性能表
機
傳動
轉速
序
全壓
流量
電動機
號
方式
r/min
號
Pa
m³/h
型號
功率
　

 　

 　

 　

 　

 　

KW
11.2
D
1430
1
3998
27704
Y280S-4
75
10t/h
2
3987
31168
 　

 　

　

3
3918
34631
 　

 　

　

4
3906
38094
 　

 　

　

5
3836
41557
 　

 　

　

6
3738
45020
 　

 　

　

7
3598
48483
 　

 　

　

8
3430
51946
Y280M-4
90
　

9
3220
55409
 　

 　

12.5
D
1480
1
5110
33514
Y315S-4
110
20t/h
2
5006
38329
 　

 　

　

3
4907
41143
 　

 　

　

4
4835
42057
 　

 　

　

5
4728
51772
Y315M1-4
132
　

6
4636
52586
 　

 　

　

7
4421
57400
 　

 　

　

8
4272
62215
Y315M2-4
160
　

9
4010
67029
 　

 　



注意：訂購時請?jiān)俅未_認并注明風機的機號、風量、轉速、壓力、出風口角度以及旋轉方向以及電機型號規格參數，有特殊要求請?zhí)貏e標注。
