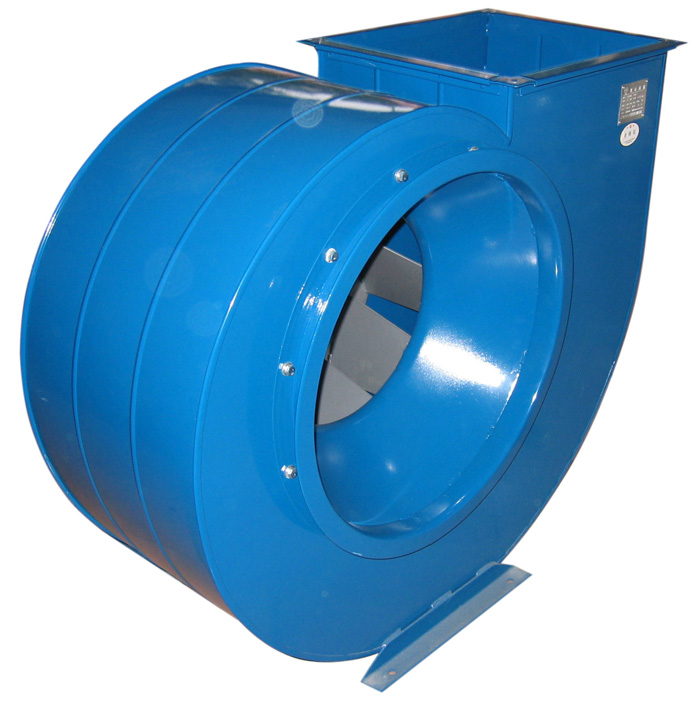

4-68型離心風機--周口市通用鼓風機有限公司

　　 2、風機的出口位置，以機殼的出風口角度表示。“左”、“右”均可制成0°，45°，135°，180°，225°共六種角度。
　　3、每種風機又可制成右旋轉或左旋轉兩種型式，從電動機一端正視，葉輪按順時針方向旋轉，稱為右旋轉風機，以“右”表示。按逆時針方向旋轉，稱為左旋轉風機，以“左”表示。

　　 4、風機的傳動方式：有A、B、C、D四種，№2.8-5采用A式，以電動機直聯傳動，風機的葉輪、機殼直接固定在電動機軸和法蘭盤上(電動機用D2／T2型)；N06.3-12.5采用懸臂支承裝置，又分為C式(皮帶傳動皮帶輪在軸承外側)和D式(用聯軸器聯接傳動)兩種傳動方式；№l6、20為B式懸臂支承裝置，皮帶傳動，皮帶輪在軸承中間。

4-68型NO. 2.8A、3.15A、3.55A性能參數表

機號	傳動方式	轉速r/min	序號	全壓Pa	流量m3/h	內效率％	內功率KW	所需功率KW	電動機
機號	傳動方式	轉速r/min	序號	全壓Pa	流量m3/h	內效率％	內功率KW	所需功率KW	型號	功率
2.8	A	2900	1 2 3 4 5 6 7	970 970 961 921 853 764 657	1131 1319 1508 1696 1885 2073 2262	78.5 83.2 86.5 87.9 86.1 80.1 73.5	0.39 0.43 0.47 0.49 0.52 0.55 0.56	0.59 0.65 0.71 0.74 0.73 0.77 0.78	Y802-2	1.1
2.8	A	1450	1 2 3 4 5 6 7	245 245 235 225 215 186 166	565 660 754 848 942 1037 1131	78.5 83.2 86.5 87.9 86.1 80.1 73.5	0.049 0.054 0.057 0.060 0.066 0.067 0.071	0.07 0.08 0.09 0.09 0.10 0.10 0.11	Y801-4	0.55
3.15	A	2900	1 2 3 4 5 6 7	1245 1245 1225 1176 1098 980 853	1825 2093 2362 2630 2899 3167 3435	79.9 84.3 87.3 88.6 87.0 81.3 75.2	0.79 0.86 0.92 0.97 1.02 1.06 1.08	1.11 1.20 1.29 1.36 1.33 1.38 1.40	Y90S-2	1.5
3.15	A	1450	1 2 3 4 5 6 7	313 313 304 294 274 245 215	912 1047 1181 1315 1449 1583 1718	79.9 84.3 87.3 88.6 87.0 81.3 75.2	0.10 0.11 0.11 0.12 0.13 0.13 0.14	0.14 0.14 0.14 0.16 0.17 0.17 0.18	Y801-4	0.55
3.55	A	2900	1 2 3 4 5 6 7	1608 1608 1569 1510 1402 1265 1108	2708 3092 3477 3861 4245 4629 5013	81.1 85.3 88.1 89.4 87.8 82.5 76.7	1.49 1.62 1.72 1.81 1.88 1.97 2.01	1.94 2.11 2.24 2.35 2.44 2.56 2.41	Y100L-2	3
3.55	A	1450	1 2 3 4 5 6 7	402 402 392 372 353 313 274	1354 1546 1738 1930 2122 2315 2507	81.1 85.3 88.1 89.4 87.8 82.5 76.7	0.19 0.20 0.21 0.22 0.24 0.24 0.25	0.29 0.30 0.32 0.33 0.36 0.36 0.38	Y801-4	0.55

4-68型NO. 4A、4.5A、5A性能參數表

機號	傳動方式	轉速r/min	序號	全壓Pa	流量m3/h	內效率％	內功率KW	所需功率KW	電動機
機號	傳動方式	轉速r/min	序號	全壓Pa	流量m3/h	內效率％	內功率KW	所需功率KW	型號	功率
4	A	2900	1 2 3 4 5 6 7	2069 2059 2010 1931 1794 1627 1431	3984 4534 5083 5633 6182 6732 7281	82.3 86.2 88.9 90.0 88.6 83.6 78.2	2.78 3.01 3.19 3.36 3.48 3.64 3.70	3.34 3.61 3.83 4.03 4.18 4.37 4.44	Y112M-2	4
4	A	1450	1 2 3 4 5 6 7	519 509 500 480 451 402 353	1992 2267 2542 2816 3091 3366 3641	82.3 86.2 88.9 90.0 88.6 83.6 78.2	0.35 0.37 0.40 0.42 0.44 0.45 0.46	0.53 0.56 0.60 0.63 0.66 0.65 0.69	Y802-4	0.75
4.5	A	2900	1 2 3 4 5 6 7	2657 2628 2569 2461 2294 2069 1833	5790 6573 7355 8137 8920 9702 10485	83.3 87.0 89.5 90.5 89.2 84.5 79.4	5.13 5.51 5.86 6.15 6.37 6.60 6.72	5.90 6.34 6.74 7.07 7.33 7.59 7.73	Y132S2-2	7.5
4.5	A	1450	1 2 3 4 5 6 7	666 657 637 617 568 519 460	2895 3286 3678 4069 4460 4851 5242	83.3 87.0 89.5 90.5 89.2 84.5 79.4	0.64 0.69 0.73 0.77 0.79 0.83 0.85	0.90 0.97 1.02 1.08 1.11 1.16 1.19	Y90S-2	1.1
5	A	2900	1 2 3 4 5 6 7	3314 3265 3187 3049 2844 2589 2304	8050 9123 10197 11270 12343 13416 14490	84.2 87.6 90.0 91.0 89.8 85.3 80.5	8.80 9.44 10.03 10.49 10.86 11.31 11.52	10.12 10.86 11.53 12.06 12.49 13.01 13.25	Y160M2-2	15
5	A	1450	1 2 3 4 5 6 7	823 813 794 764 715 647 578	4025 4562 5098 5635 6172 6708 7245	84.2 87.6 90.0 91.0 89.8 85.3 80.5	1.09 1.18 1.25 1.32 1.37 1.41 1.45	1.42 1.53 1.63 1.72 1.78 1.83 1.89	Y100L1-4	2.2

注意：訂購時請再次確認并注明風機的機號、風量、轉速、壓力、出風口角度以及旋轉方向以及電機型號規格參數，有特殊要求請?zhí)貏e標注。
