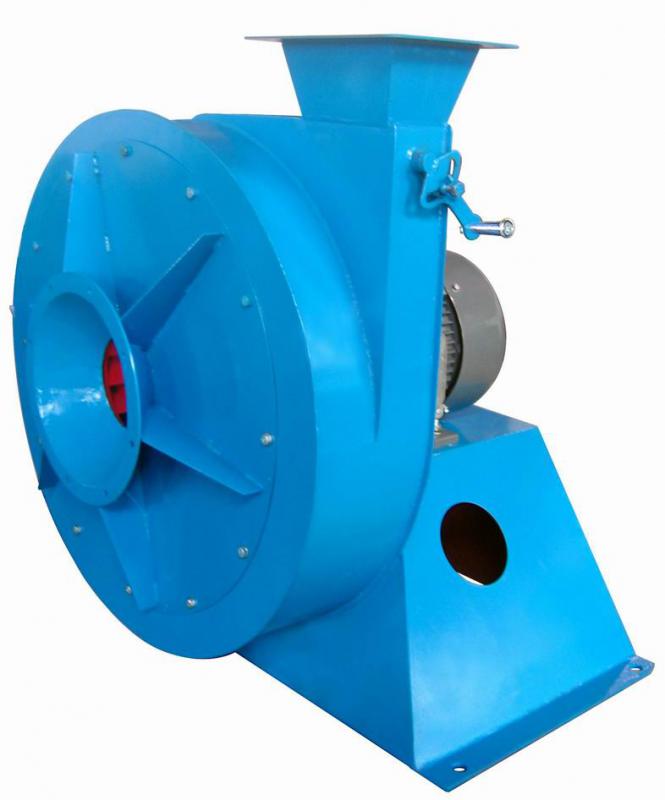

點擊看大圖

    9-04型高壓離心風機

  • 9-04型高壓離心風機生產廠家： 周口市通用鼓風機有限公司（原周口風機廠）
  • 產品貨號： 20148592322589
  • 上架時間： 2014年06月24日
  • 風機單位： 臺
  • 風機規格： 高壓離心風機
  • 產品熱度：
  • 服務期限： 0年
  • 瀏 覽 量： 已有人關注
( 注:如果您不知道您所需要的機型可以直接撥打我們的平臺熱線或下單時注明，我們的專業客服人員會根據您的需求為您選型。)
  • 9-04型高壓離心風機介紹

9-04型高壓離心鼓風機用途
9-04型高壓離心風機該鼓風機適用于電站、石油、環保、養殖、冶金、煉鐵、化工系統。介質溫度一般不超過50℃(最高不超過80℃),介質中所含塵土及硬質顆粒不大于150mg/m³。

9-04型高壓離心風機型式：
該鼓風機為單吸人式，9-04有No6.3D、7.1D、8C、9D、10D、11.2D、12.5D、5.6C、6.3C、7.1C、8C共11個機號；
通風機可制成右旋和左旋兩種形式，從電動機一端正視，葉輪順時針旋轉者稱右旋風機，以“右”表示；逆時針旋轉者稱左旋風機，以“左”表示。
風機的傳動方式為C式和D式兩種。
風機的出口位置以機殼的出口角度表示，“左”、“右”均可制成0度、90度、180度共三種角度。

9-04型高壓離心風機結構：
該鼓風主要由葉輪、機殼、進風口、底座、傳動組組成。
    1）機殼：用普通鋼板焊接成蝸形殼整體。
    2） 葉輪：9-04型風機長短葉片共40片。均屬前向彎曲葉型。
    3）傳動組：由主軸、軸承箱、聯軸器等組成。
    4）進風口：做成收斂式流線型的整體結構，用螺栓固定于前蓋板組上。

9-04高壓離心風機性能與選用件表：

機號 傳動
方式		 轉速
/(r/min）		 流量
/(m3/h)		 全壓/Pa 內功率
/kW		 電動機 聯軸器GB/T
4323-1984		 地腳螺GB/T
799-1988
(4個)		 螺母GB/T
6170-2000
(4個)		 墊圈GB/T
97.1-1985
(4個)
型號 功率
/ kW
6.3 D 2900 191
223
254
268
316
350
382		 8390
8350
8300
8250
8190
8110
8030		 0.74
0.82
0.89
0.97
1.07
1.22
1.42		 Y132S1-2 5.5
TL7 38×82
60×142
M12×300 M12 12
7.1 D 2900 273
318
364
410
455
501
546

10650
10600
10530
10470
10390
10290
10200

 1.35
1.49
1.61
1.75
1.95
2.22
2.58		 Y132S1-2 5.5
TL7 38×82
60×142
M12×300 M12 12
8 D 2900 391
456
521
586
651
716
781		 13520
13460
13370
13300
13200
13070
12940		 2.44
2.70
2.94
3.19
3.54
4.04
4.28		 Y132S1-2 5.5
TL7 38×82
60×142
M12×300 M12 12
9 D 2930 556
649
742
834
927
1019
1112		 17120
17050
16930
16830
16710
16550
16380		 4.41
4.88
5.29
5.74
6.39
7.27
8.44		 Y160M1-2 11
TL7 42×112
60×142
M12×300 M12 12
10 D 2940 763
890
1017
1144
1271
1398
1526		 21130
21040
20900
20780
20630
20430
20230		 7.46
8.26
9.72
10.81
12.31
14.29		 Y160M1-2 11
TL7 42×112
60×142
M12×300 M12 12
Y160M2-2 15
Y180M-2 22
TL7 48×112
60×142
11.2 D 2950 1072
1250
1492
1608
1786
1965
2144		 26510
26390
26210
26070
25880
25630
25380		 13.16
14.56
15.79
17.13
19.05
21.71
25.19		 Y180M-2 22 M12×300 M12 12
Y200L1-2 30
TL7 55×112
60×142
12.5 D 2970 1490
1738
1987
2235
2483
2731
2980		 33010
32870
32660
32470
32240
31920
31610		 22.79
25.20
27.34
29.68
32.99
37.58
43.61		 Y200L1-2 37 M12×300 M12 12
Y250M-2 55
TL7 55×112
60×142
機號 傳動
方式		 轉速
/(r/min)		 流量
/(m3/h)

全壓
/Pa

內功率
/kW

 電動機 V帶 主軸帶輪 電動機帶輪 電動機導軌部
型號 功率
/kW		 型號、根數
內周長/mm		 代號 規格 代號 規格 代號（二套）
5.6 C 4640 210
245
280
315
350
385
420		 16250
16200
16100
15900
15700
15600		 1.58
1.75
1.90
2.06
2.34
2.67
3.20		 Y132S1-2 5.5

B2

2000

B2

140×60

B2

224×38

 ST0201×02
6.3 C 4688 299
349
399
449
499
549
599		 20600
20500
20400
20200
20100
19900
19700

2.85
3.15
3.42
3.01
4.20

4.80
5.40

 Y160M1-2 11

B3

2000

B2

140×60

B3

224×42

 ST0201×03
7.1 C 4688 428
500
570
642
713
785
858

26100
26000
25800
25700
25300
25000

5.17
5.73
6.22
6.75
7.67
8.75
9.9

 Y160M2-2 15

B4

2000

B2

140×60

B4

224×42

 ST0201×03
8 C 4704 612
714
816
918
1020
1122
1224		 33100
33000
32800
32600
32400
32000
31700		 9.4
10.4
11.3
12.3
12.9
15.9
18		 Y180M1-2 22

B5

2000

B2

140×60

B5

224×48

 ST0201×03
注意：訂購時請?jiān)俅未_認并注明風機的機號、風量、轉速、壓力、出風口角度以及旋轉方向以及電機型號規格參數，有特殊要求請?zhí)貏e標注。
