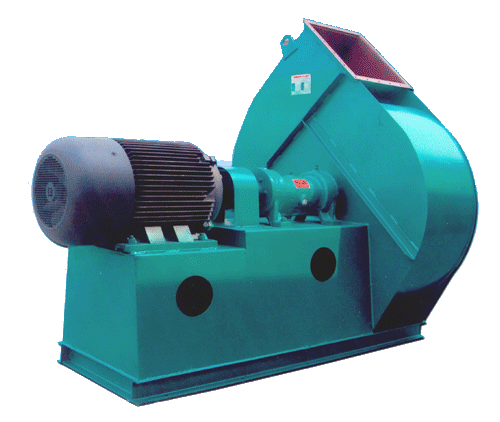

W9-26型高溫離心風機用途：
W9-26型高溫離心風機適用于輸送無腐蝕性、不自燃、最高溫不超過700℃的高溫氣體，介質中所含的塵土及硬質顆粒不大于150 mg/㎡。
W9-26型高溫離心風機結構：
風機由葉輪、機殼、進風口、傳動組等部件組成，并配帶調節門。
1、葉輪，葉輪上有12片前向彎曲的葉片。
2、進風口，收斂式流線型的整體結構，用螺栓接在前蓋板組上。
3、機殼，用低合金鋼板制成蝸行體
4、傳動組，由主軸、水冷軸承箱、聯軸器等組成
W9-26型高溫離心風機形式：
1、該系列風機為單吸入式，有5、8、12.5等3種機號，風機第傳動方式為：C、D、F式三種。
2、該系列風機可制成右旋和左旋兩種形式，從電動機一端正視，葉輪按順時針?lè)较蛐D(zhuǎn)稱右旋轉風機，以“右”表示；按逆時針?lè)较蛐D(zhuǎn)稱左旋轉風機，以“左”表示。
3、風機出口位置以機殼出口角度表示，“左”、“右”均可制成0°、45°、90°、135°、180°、225°共6種角度。
W9-26型高溫離心風機性能參數
|
機號 |
轉速 |
全 壓 |
流量 |
電動機 |
|
|
r / min |
Pa |
m³/h |
型號 |
功率KW |
|
5 |
2900 |
3124 |
4293 |
Y160M1-2 |
11 |
|
3074 |
4830 |
|
2988 |
5367 |
|
2883 |
5903 |
|
2763 |
6440 |
|
2618 |
6977 |
|
2467 |
7513 |
Y160M2-2 |
15 |
|
8 |
1470 |
1642 |
8914 |
Y180M-4 |
18.5 |
|
1613 |
10028 |
|
1572 |
11143 |
|
1523 |
12256 |
|
1462 |
13371 |
|
1393 |
14485 |
|
1315 |
15599 |
|
12.5 |
1450 |
4575 |
33541 |
|
155 |
|
1506 |
37734 |
|
4404 |
41927 |
|
4280 |
46119 |
|
4128 |
50312 |
|
3948 |
54505 |
|
3758 |
58697 |
180 |
|
985 |
1955 |
22785 |
Y315S-6 |
75 |
|
1923 |
25632 |
|
1883 |
28480 |
|
1829 |
31329 |
|
1762 |
34177 |
|
1685 |
37025 |
|
1605 |
39874 |
|
1450 |
3687 |
33514 |
Y280S-4 |
75 |
|
3632 |
37734 |
|
3550 |
41927 |
|
3449 |
46119 |
|
3327 |
50312 |
|
3182 |
54505 |
Y280M-4 |
90 |
|
3029 |
58697 |
Y315S-4 |
110
|
