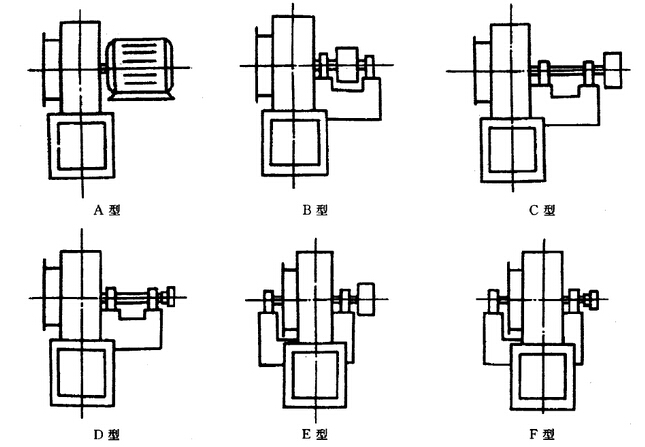

離心通風機的傳動方式，在我國的生產工廠規定有如下六種(圖)
A式;懸臂式，無軸承.風機葉輪直接裝在電動機軸上，風機的轉速與電動機的轉速相同。適用于小型通風機，結構緊湊，機體小。
B式:懸臂式，帶傳動結構，帶輪裝在兩支承軸承座中間。適用于中型以上并速可變的風機。
C式:懸臂式，帶傳動結構，帶輪裝在兩支承軸承的外側。適用于中型以上并轉速可變的風機，帶輪拆卸比較方便。
D式:懸臂式，采用聯軸器將通風機和電動機的主軸連接起來的傳動結構，聯軸器裝在兩支承軸承座的外側風機的轉速與電動機的轉速相同。適用于中型以上的風機。


E式:帶傳動結構，兩支承軸承分別裝在機殼的兩側，即葉輪放在兩支承軸的中間，為雙支承式，帶輪裝在風機的一側。適用于雙吸或大型單吸且轉速可變的離心通風機，其優點是丈至轉比較平衡。
F式:采用聯軸器將通風機和電動機的主軸連接起來的傳動結構，兩支承軸承分別裝在機殼的兩側，為雙支承式，聯軸器裝在一軸承座的外側。適用于雙吸或大型單吸且轉速與電動機轉速相同的離心通風機，其優點是運轉比較平穩。
