Y7-41型工業鍋爐引風機主要特點是：風機效率高，全壓高、噪聲低、性能曲線平坦，經濟使用區寬廣，并采用后向板型葉片，風機在最佳工況點的全壓內效率為86.5%，噪聲指標(比A聲級)為Ls=11.5dB，該兩項指標與國內目前現有的各種工業鍋爐引風機相比均為先進水平。該風機具有以下顯著優點：
1)風機壓力較高，因此特適合采用螺旋管道和配多管除塵器的1—20t/h工業鍋爐。
2)引風機制成單吸入：機號有№4.5、5.6、7.1、9、10、12.5六種。
3)風機的出風口位置以機殼的出風口角度表示。“左”“右”均可制成0度、90度、180度三種角度。
4)風機的傳動方式為C式、D式，電動機與風機聯結分別采用帶輪傳動和彈性聯軸器直接傳動。
2．結構特點
風機由葉輪、機殼、進風口、傳動組和調節門等部分組成。
(1)葉輪
有16片材料為Q345(16Mn)的后傾平板葉片，焊接于弧錐形輪蓋與平板形的輪盤中間，經動平衡校正。因此，運轉平穩，有較高的強度和耐磨性，使用壽命較長。
(2)機殼
用鋼板焊接成蝸形體殼。從№8以上“左”“右”旋轉通用。
(3)傳動組
主軸由優質鋼制成采用球軸承，(№4.5—7.1采用低噪聲型軸承)整體兩開的軸承座，用2號鈣鈉基潤滑脂和風葉自冷，結構簡單。
(4)進風口
斂散式的進風口制成整體結構，用螺栓固定在機殼入口側。
(5)調節門
Y7-41系列風機均配有調節門，用以調節風機的流量?！?及以下風機采用3個葉片，百頁窗式結構，關閉靈活結構簡單，№10風機采用11個葉片梅花型結構，調節效率高，結構可靠。調節門軸向安裝在進風口前面，調節范圍由90度(全閉)到0度(全開)調節門的扳把位置，從進風口方向看，對右旋轉風機，扳把逆時針轉動是由全閉到全開，對左旋轉風機，扳把順時針轉動是由全閉到全開。
為使調節門各部正常工作，必須很好地潤滑，因引風機氣體溫度較高，潤滑脂采用高溫(260℃)澎滑土脂在高溫運轉時仍能保證潤滑作用。

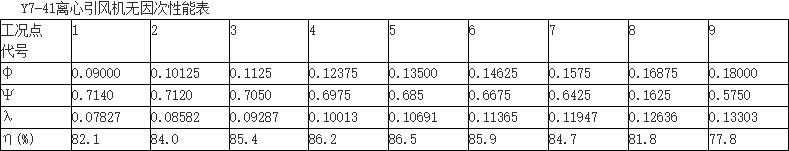

3．性能與選擇
噪聲 LsA=LA-101gqp2
1)設計和使用單位根據所選用之流量和全壓在性能與選用件表中選用引風機的機號、具體性能及配用電動機。
2)性能與選用件表中，每一轉速的性能將是最高效率90%范圍內的性能按流量等分為九個性能點。
3)風機出廠檢驗性能是在所需流量時全壓值的偏差不超過設計全壓值的5%
4)在性能與選用中的性能按氣體溫度t=180℃，大氣壓力Pa=101.325kPa氣體密度 ρ=0.776kg/m3時的煙氣介質計算。
如風機在使用過程中發生流量過大或過小時，可利用調節門的開閉程度來調節流量。當調節門全開時，流量仍嫌過小，可采用下列方法之消除。
1）、改變管網，使管網阻力系數K降低。
2）、提高風機轉數，但不能大于性能表中該機號的最大轉速，并相應增大電動機容量。
3）、調換新的壓力較高的風機。
Y7-41型鍋爐引風機主要特點：
風機效率高，全壓高、噪聲低、性能曲線平坦，經濟使用區寬廣，并采用后向板型葉片，風機在最佳工況點的全壓內效率為86.5%，噪聲指標(比A聲級)為Ls=11.5dB，該兩項指標與國內目前現有的各種工業鍋爐引風機相比均為先進水平。該風機具有以下顯著優點：
1)風機壓力較高，因此特適合采用螺旋管道和配多管除塵器的1—20t/h工業鍋爐。
2)引風機制成單吸入：機號有№4.5、5.6、7.1、9、10、12.5六種。
3)風機的出風口位置以機殼的出風口角度表示。“左”“右”均可制成0度、90度、180度三種角度。
4)風機的傳動方式為C式、D式，電動機與風機聯結分別采用帶輪傳動和彈性聯軸器直接傳動。
風機由葉輪、機殼、進風口、傳動組和調節門等部分組成。
(1)葉輪
有16片材料為Q345(16Mn)的后傾平板葉片，焊接于弧錐形輪蓋與平板形的輪盤中間，經動平衡校正。因此，運轉平穩，有較高的強度和耐磨性，使用壽命較長。
(2)機殼
用鋼板焊接成蝸形體殼。從№8以上“左”“右”旋轉通用。
(3)傳動組
主軸由優質鋼制成采用球軸承，(№4.5—7.1采用低噪聲型軸承)整體兩開的軸承座，用2號鈣鈉基潤滑脂和風葉自冷，結構簡單。
(4)進風口
斂散式的進風口制成整體結構，用螺栓固定在機殼入口側。
(5)調節門
Y7-41系列風機均配有調節門，用以調節風機的流量?！?及以下風機采用3個葉片，百頁窗式結構，關閉靈活結構簡單，№10風機采用11個葉片梅花型結構，調節效率高，結構可靠。調節門軸向安裝在進風口前面，調節范圍由90度(全閉)到0度(全開)調節門的扳把位置，從進風口方向看，對右旋轉風機，扳把逆時針轉動是由全閉到全開，對左旋轉風機，扳把順時針轉動是由全閉到全開。
為使調節門各部正常工作，必須很好地潤滑，因引風機氣體溫度較高，潤滑脂采用高溫(260℃)澎滑土脂在高溫運轉時仍能保證潤滑作用。
